Plataformas Verticales Delta

Características Constructivas

Modelo Standard hasta 4500mm de elevación.

DETALLES DE FUNCIONAMIENTO
- Velocidad lineal de subida 0.25m/s = 15 m/min
- Tiempo estimado de elevación (3m) =12 s
- Peso de carga: 250Kg
- Sistema: Equipo Hidráulico
- Fuerza motríz: 220v monofásica con variador de frecuencia.

SEGURIDAD
1. Sistema manual en corte de energía:
En caso de un corte de tensión de la alimentación se podrá
descender la plataforma a través del uso de la bajada
de emergencia.

2. Doble Fondo:
La base de la plataforma móvil cuenta con un doble fondo que es
capaz de detectar cualquier objeto extraño que se interponga en la
carrera de descenso, y mediante un sensor detener la alimentación
del sistema motríz del equipo.

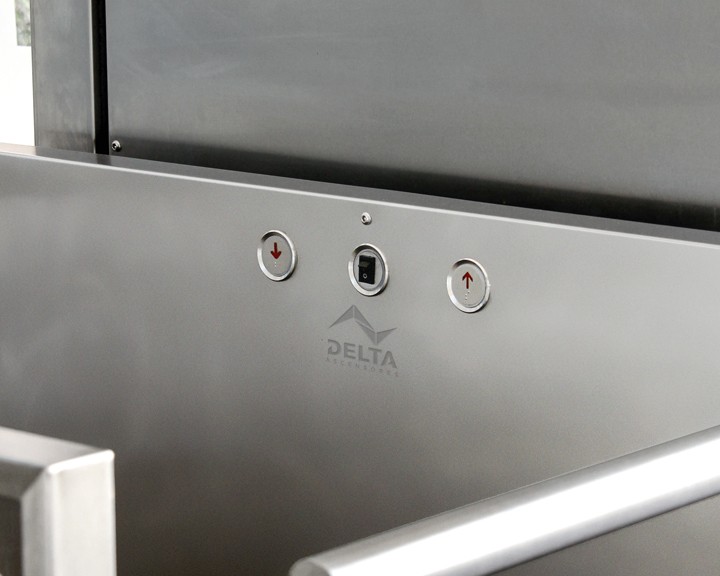

3. Botones de parada:
El equipo cuenta con botones de parada de emergencia en:

a) Plataforma móvil:
Accionamiento por parte del propio usuario.

b) En la parada superior:
Accionamiento por parte de quienes acompañen al usuario.

c) En la parada inferior:
Accionamiento por parte de quienes acompañen al usuario.

4- Funcionamiento con botones de presión constante:
El equipo funciona siempre que el usuario mantenga presionado el
botón de ascenso o descenso. Al llegar a los extremos se detiene
automáticamente, por la activación de los finales de dirección.

DIMENSIONES
- Altura de Elevación (carrera útil) hasta 4500mm (4.5m).
- Ancho plataforma móvil 1000 a 1200mm.
- Profundidad plataforma móvil 840 a 900mm de paso libre.
- Puerta de acceso manual.
